特 点 Features

● 常规通用。General purpose.

● 底板式安装，简单方便。

Bottom plate installation, simple and convenient.

应 用 Application

● 各种电子设备和电子测量仪器的直流侧。

DC side of various electronic equipment and

electronic measuring instruments.

性能指标 Characteristcs

额定电压Rated voltage	0~80VDC
额定电流Rated curren	1A~120A@40℃max.
耐压试验 (60s) Test Voltage	400VDC（线-线Line - line） 1414VDC（线-地Line - ground） 3000VDC/2S
气候类别 Climate category	25/100/21

产品型号表 Filter Table

型号 model	接线方式：输入输出			额定电流A Rated curren	接地电容量nF Grounding capacity	放电电阻KΩ resistance	电路图Fig. Circuit diagram	外形尺寸Fig. Outline Drawing
DYX-211-1-	TT			1	22		1	1
DYX-211-6-	TT			6	22		1	2
DYX-211-10-	TT			10	22		1	2
DYX-211-15-	TT			15	22		1	2
DYX-211-20-	TT	WW		20	22		1	2
DYX-211-30-		WW	SS	30	22		1	3
DYX-211-40-		WW	SS	40	22		1	3
DYX-211-50-			SS	50	22		1	4
DYX-211-60-			SS	60	22		1	4
DYX-221-80-			SS	80	44		2	4
DYX-221-100-			SS	100	44		2	4
DYX-221-120-			SS	120	44		2	4

电原理图Typical Circuit Diagram

Fig.1 Fig.2

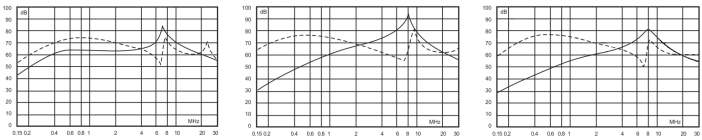

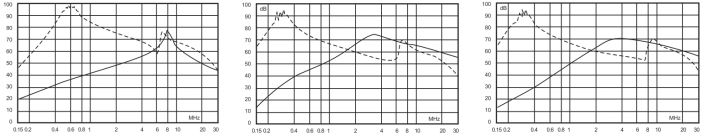

插入损耗 Insertion LOSS in dB (50Ω测量系统，IEC/CISPR No.17号出版物)

1A 6A 10A

15A 20A 30A~40A

50A~60A 80A 100A~120A

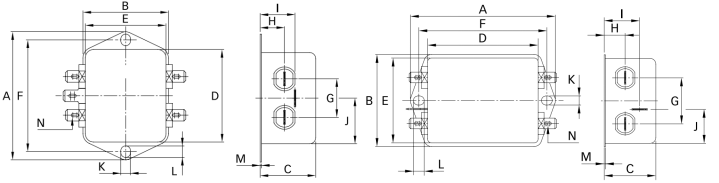

外形尺寸图 Outline Drawing : mm

Fig.1 (1A) Fig.2 (6A~20A)

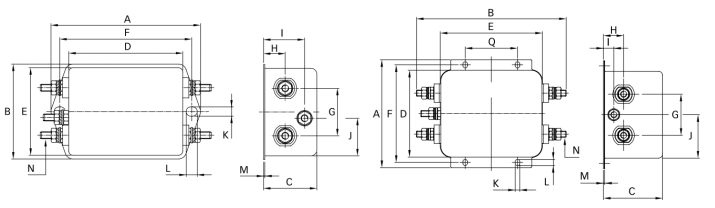

Fig.3 (30A~40) Fig.4 (50A~120A)

外形尺寸Fig.	A	B	C	D	E	F	G	H	I	J	K	L	M	N	Q
1 (1A)	64	35	24.3	43.5	32.5	54	21	9.3	15.3	21.8	5.3	6.3	0.7	6.3×0.8
2 (6A~20A)	71	46.6	29.3	50.5	44.5	61	21	10.8	19.3	20.1	5.3	6.3	0.7	6.3×0.8
3 (30A~40A)	99.5	59	45	73	57	87	18	7	28	23.5	4.5	6.5	0.7	M4
4 (50A~60A)	105	145.9	57.6	84.5	99.5	95	40	19.6	10.1	42.25	4.4	6	1.2	M6	51
4 (80A~120A)	130	177	50	100	120	115	65	28	28	50	6.5	4.5	1.2	M8	80
